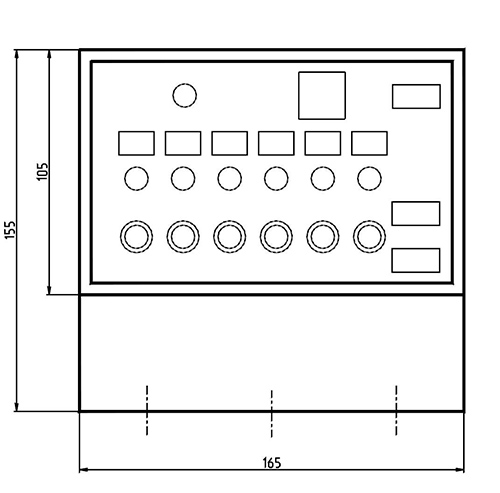

Пульты ПУ-Ин1.6 выпускаются в навесном исполнении и предназначены для установки внутри помещений.
Пульты могут применяться вместе со щитками Щ81-Ин6 и позволяют управлять однополюсными контакторами. Положение тумблера управления «включено» отображается световым индикатором. Пульты имеют изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, укомплектованные контактными зажимами.

Работает схема следующим образом.
Включением автоматического выключателя QF1 (рис) подается напряжение на цепи управления и сигнализации. При этом получает питание светодиодный излучатель VD8, сигнализируя о подаче напряжения «Напряжение ВКЛЮЧЕНО». При необходимости включения групповых линий – включаются в ручном режиме выключатели SB1…SB6 дежурным персоналом цеха. После чего включаются электромагнитные пускатели, которые включают групповые линии освещения. Катушки электромагнитных пускателей подключаются к выводам ХТ11…ХТ16 пульта дистанционного управления. Отключение производится этими же выключателями SB1…SB6. Включенное состояние групповых линий освещения сигнализируют светодиодные излучатели VD9…VD14.
