Структура условного обозначения ЩО-70 - Х - ХХ УУ:
- ЩО-70 - Панель щита распределительного;
- Х - Электродинамическая стойкость панели;
- ХХ - тип панели;
- УУ - Климатическое исполнение и категория размещения.

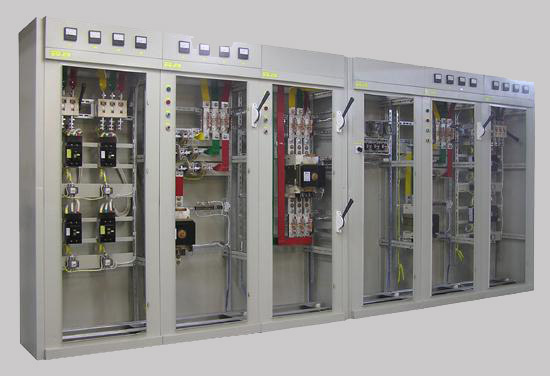

Панели распределительных щитов ЩО70 предназначены для комплектова- ния трансформаторных подстанций и распределительных устройств напряже- нием 0,4 кВ частотой 50 Гц в сетях с глухозаземленной нейтралью. Щиты, скомплектованные из панелей, устанавливаются в помещениях и обслуживаются с передней стороны. Панели ЩО70 предусматривают как ка- бельные, так и шинные вводы. Панели подразделяются: -Вводные. -Линейные. -Секционные. -Вводно-секционные. -Панели диспетчерского управления уличным освещением. -Специальные (с аппаратурой АВР, учетом и т.д.)
Для обеспечения непрерывности и восстановления питания потребителей панели комплектуются блоками АВР, позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. При применении автоматических выключателей в стационарном исполнении размещение блока АВР следует предусматривать в отдельном ящике или в свободной секции распределительного шкафа. Алгоритм работы программы АВР имеет следующие варианты:
• АВР 2.0 - два ввода без секционного выключателя;
• АВР 3.0 - два ввода с резервным источником питания без секционного выключателя;
• АВР 2.1 - два ввода с секционным выключателем;
• АВР 3.1 - два ввода с резервным источником питания с секционным вы- ключателем.
Собранные в щит панели объединяются сборными шинами. При двухрядном расположении щиты комплектуются шинным мостом.
Высота всех панелей 2200 мм, глубина 600 мм, ширина по фасаду:
· Секционных с рубильниками 300 мм;
· Вводно-секционных 1000 мм;
· Остальных 800 мм.
Степень защиты IP20 со стороны фасада, IP00 сверху и сзади по ГОСТ 14254-80.
Электродинамическая стойкость 30 кА (ЩО70-1) и 50 кА (ЩО70-2).
