Структура условного обозначения АКУ ХХ - ХХХ / ХХ УУ:
- АКУ - установка конденсаторная с автоматическим регулированием;
- ХХ - номинальное напряжение установки;
- ХХХ - номинальное мощность установки;
- ХХ - номинальное мощность степени регулирования в кВАр;
- УУ - климатическое исполнение по ГОСТ 15150-69.
Назначение и область применения:

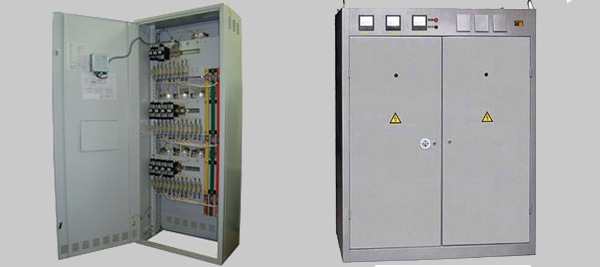

Автоматические конденсаторные установки предназначены для автоматической компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 0,4 кВ и частотой 50 Гц без искажений или с небольшими искажениями синусоидальности тока и напряжения.
Панели изготавливаются по ТУ и сертифицированы Госстандартом России РОСС UA.A.27838
Установки, в зависимости от мощности, выпускаются в навесном или напольном исполнении и предназначены для установки в электрощитовых.
Степень защиты по ГОСТ 14254-96: IP31.
Климатическое исполнение по ГОСТ 15150-69: УЗ.
Высота установки над уровнем моря: до 1000м. Рабочее положение - вертикальное. Допускается отклонение от рабочего положения не более 5°.
Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям “ПУЭ”, “Правил технической эксплуатации электроустановок потребителя”, утверждённых Минэнерго.
Требования пожарной безопасности соответствуют : ГОСТ 12.1.004-85.
Установки допускают длительную работу при повышении действующего напряжения до 1,1 номинального и повышения действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и частоте, как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе. Установки могут работать в режиме ручного или автоматического регулирования.
Регулятор обеспечивает автоматическое включение (отключение) конденсаторов с заданной выдержкой времени при изменении значения реактивной мощности. Регулятор работает по текущему значению cos и может иметь до 12 ступеней.
