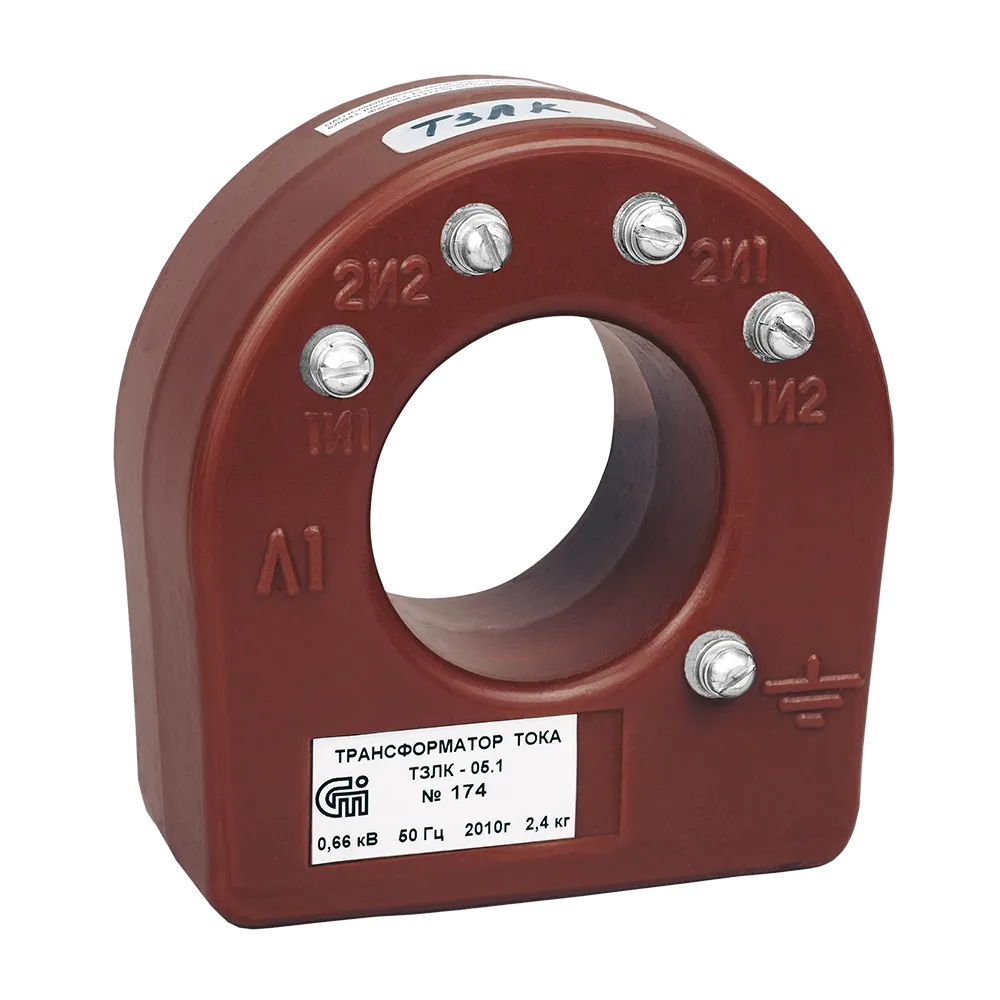

Трансформаторы тока ТЗЛК/ТЗЛКР

Описание

Трансформатор нулевой последовательности модели ТЗЛК-О5.1 предназначен для обеспечения надёжной работы релейной защиты в трёхфазных кабельных линиях, особенно при возникновении замыканий на землю. Он устанавливается непосредственно на кабель — без разрыва жил — и позволяет выделить ток нулевой последовательности для подачи на защитные устройства.

Изделие производится в соответствии с требованиями ГОСТ. Его масса составляет 2,4 кг, а конструкция допускает монтаж в любом пространственном положении, что значительно упрощает установку и интеграцию в существующие кабельные трассы. Коэффициент трансформации равен 25/1.

По климатическому исполнению трансформатор относится к категории «О» — общеклиматический (кроме очень холодного), что обеспечивает его работоспособность в широком температурном диапазоне: от –50 °C до +55 °C. Это делает его пригодным для эксплуатации практически во всех климатических зонах России. Категория размещения 5.1 указывает на повышенную устойчивость к воздействию пыли, влажности, конденсата и агрессивных сред — например, в условиях шахт угольной промышленности или других объектов с жёсткими эксплуатационными условиями.

Монтаж ТЗЛК-О5.1 допускается на кабельных линиях с номинальным напряжением до 110 кВ при условии, что кабели имеют достаточную изоляцию или разделены между собой воздушным промежутком, исключающим электрический пробой через трансформатор.

Трансформатор нулевой последовательности ТЗЛКР — это устройство, предназначенное для выделения и преобразования тока нулевой последовательности в трёхфазных кабельных сетях с целью обеспечения работы систем релейной защиты, особенно при замыканиях на землю. Конструктивно представляет собой кольцевой (тороидальный) трансформатор, монтируемый непосредственно на кабель без его разрыва — за счёт пропуска всех фазных жил через внутреннее отверстие сердечника.

Модель ТЗЛКР выпускается в исполнении, соответствующем требованиям ГОСТ, и характеризуется высокой надёжностью, устойчивостью к агрессивным внешним воздействиям (влажность, пыль, конденсат) и широким температурным диапазоном эксплуатации — обычно от –50 °C до +55 °C. Корпус изготавливается из прочных полимерных или композитных материалов, обеспечивающих механическую стойкость и электрическую безопасность. Вторичные выводы защищены колпаком с возможностью опломбировки.

ТЗЛКР применяется в сетях переменного тока напряжением до 110 кВ (при соблюдении условий изоляции и воздушных зазоров), в том числе в условиях повышенной запылённости и агрессивной среды — например, на шахтах, в подземных сооружениях, промышленных цехах и распределительных пунктах. Коэффициент трансформации обычно составляет 25/1, но может варьироваться в зависимости от заказа. Устройство не требует специального крепления и легко интегрируется в существующие кабельные линии, что делает его удобным решением для модернизации и технического обслуживания электроустановок.
