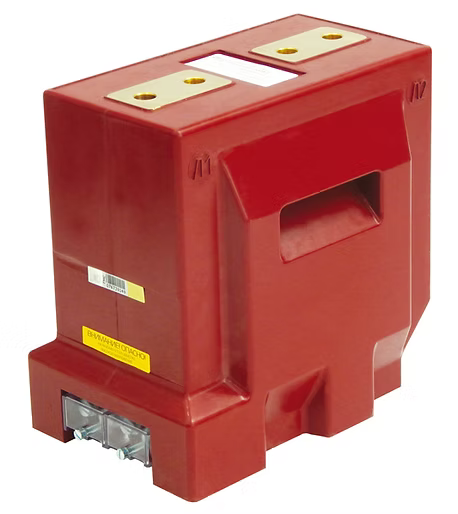

трансформаторы тока ТОЛ/ТПОЛ/ТПЛ

Описание

Трансформатор тока предназначен для установки в комплектные распределительные устройства (КРУ) как внутренней, так и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО). Его основная функция — преобразование высоких значений первичного тока в пропорциональные, безопасные для измерения и обработки вторичные токи, обеспечивая при этом гальваническую развязку цепей вторичных соединений от высокого напряжения. Применяется в сетях переменного тока напряжением до 10 кВ.

Трансформаторы выпускаются в климатическом исполнении «У» и «Т», категории размещения 2 по ГОСТ 15150. Рабочее положение — произвольное. По заказу могут поставляться с регулируемым коэффициентом трансформации: изменение осуществляется переключением первичной обмотки («высокая» сторона) или вторичной («низкая» сторона). Трансформаторы для дифференциальной защиты производятся только по специальному заказу. Модели с литерой «В» в обозначении комплектуются гибкими вторичными выводами длиной не менее 100 мм.

Межповерочный интервал составляет 16 лет. Изготовление регламентируется техническими условиями ТУ16-2011 ОГГ.671 210.001.

Трансформатор тока ТОЛ-10-I относится к типу проходных, литьевых, одновитковых устройств и широко применяется в распределительных сетях среднего напряжения. Он обеспечивает точное масштабирование первичного тока для подключения измерительных приборов, систем релейной защиты и автоматики. Конструкция выполнена с использованием стойких к воздействию влаги и пыли материалов; корпус защищает внутренние элементы — магнитопровод и обмотки — от внешних факторов, что гарантирует долговечность и стабильность характеристик в эксплуатации.

Устройство оснащено защитой от перегрузок и коротких замыканий, а также допускает комплектацию различными типами вторичных обмоток, что позволяет адаптировать его под конкретные задачи учета, контроля и защиты. Возможны варианты исполнения с разными типами креплений, упрощающими монтаж и интеграцию в существующие электроустановки.

При проектировании ТОЛ-10-I учитывались экологические требования: используются материалы, не содержащие вредных веществ, и технологические решения, снижающие энергопотребление и объем отходов при производстве и утилизации.

Модульная конструкция обеспечивает удобство технического обслуживания: замена или ремонт отдельных узлов возможны без демонтажа всего устройства, что сокращает время простоев и повышает общую надёжность системы.

Таким образом, трансформаторы тока ТОЛ-10-I являются важным элементом современных электрических сетей, обеспечивающим безопасную, точную и устойчивую передачу информации о режиме работы сети, а также надёжную работу систем защиты и учёта электроэнергии.

Трансформатор тока ТПОЛ-10 предназначен для применения в электрооборудовании и токопроводящих системах переменного тока частотой 50/60 Гц при напряжении до 10 кВ. Его основная задача — передача информационных сигналов о величине первичного тока на измерительные, защитные и управляющие устройства, такие как счётчики, реле, автоматические регуляторы и системы контроля.

**Условия эксплуатации:**
Трансформаторы ТПОЛ-10 выпускаются в двух климатических исполнениях по ГОСТ 15150: У3 и Т3.
— Исполнение У3 допускает работу при температуре от –45 °C до +40 °C;
— Исполнение Т3 — от –10 °C до +45 °C.

Эксплуатация возможна только в невзрывоопасных помещениях, свободных от агрессивной пыли, химически активных паров и других сред, способных разрушать металлические и изоляционные элементы. Монтаж допускается в любом положении. Гарантийный срок — 5 лет, а при соблюдении условий эксплуатации, хранения и монтажа общий срок службы составляет не менее 30 лет.

**Конструкция и технические особенности:**
ТПОЛ-10 представляет собой опорный трансформатор с эпоксидной заливкой обмоток, обеспечивающей монолитную конструкцию и высокую механическую прочность. С 1998 года модели комплектуются литыми фланцами. Первичная обмотка выполняется как многовитковая катушка для номинальных токов до 400 А, либо как одновитковая — для токов 600 А и выше. Вторичные обмотки намотаны на ленточные магнитопроводы из электротехнической стали, что обеспечивает высокую точность преобразования и стабильность характеристик. Для защиты вторичных выводов от несанкционированного доступа и обеспечения пломбирования в комплект поставки входят прозрачные крышки.

Трансформатор тока ТПЛ-10-М предназначен для преобразования первичного тока в пропорциональный вторичный сигнал, используемый в системах измерения, контроля, управления и релейной защиты. Он применяется в электрораспределительном оборудовании переменного тока частотой 50/60 Гц при рабочем напряжении до 10 кВ. Данная модель является современной заменой устаревшей модификации ТПЛ-10 и производится в соответствии с техническими условиями ТУ16-2010 ОГГ.671/225.012, которые пришли на смену более ранним ТУ16-2003 ОГГ.671/224.035.

**Условия эксплуатации:**
ТПЛ-10-М выпускается в двух климатических исполнениях — У3 и Т3 по ГОСТ 15150:
— Исполнение У3: температурный диапазон от –45 °C до +50 °C;
— Исполнение Т3: от –10 °C до +50 °C.

Допустимая высота установки — не более 1000 м над уровнем моря. Эксплуатация разрешена в невзрывоопасных помещениях, свободных от агрессивной пыли, коррозионно-активных газов, паров и повышенной влажности, способных повредить металлические и изоляционные элементы. Монтаж возможен в горизонтальном или вертикальном положении. Гарантийный срок — 5 лет, а при соблюдении условий хранения, транспортировки и эксплуатации общий срок службы достигает 30 лет.

**Конструкция и технические особенности:**
Трансформатор обычно комплектуется двумя группами вторичных обмоток: одна — для устройств защиты (обычно класс точности 5P или 10P), другая — для измерения и учёта (классы 0,2S, 0,5S). По заказу допускается изготовление моделей с большим числом вторичных обмоток. Корпус выполнен из жаростойких полимерных материалов и оснащён прозрачным колпаком, обеспечивающим опломбировку выводов вторичной обмотки и предотвращающим несанкционированный доступ.

Трансформаторы класса точности 0,2S/0,5S, производимые, например, СЗТТ, допускают работу при нагрузке менее 25 % номинальной, но не ниже 1 ВА. По специальному заказу могут поставляться устройства для дифференциальной защиты или с нестандартными коэффициентами трансформации. В этом случае в техническом паспорте обязательно указываются измеренные токовые и угловые погрешности при нагрузке 1 ВА.
