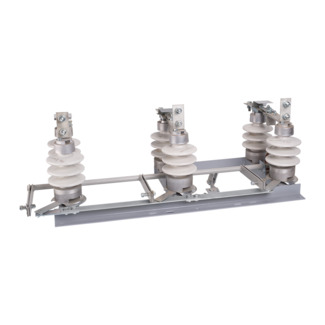

Разъединитель высоковольтный РЛНД

Описание

Разъединитель высоковольтный РЛНД — это коммутационный аппарат, предназначенный для включения и отключения участков электрической цепи под нагрузкой или без неё в сетях переменного тока напряжением 6–10 кВ. Аббревиатура расшифровывается следующим образом: Р — разъединитель, Л — линейный, Н — наружной установки, Д — двухколонковый (двухполюсный).

Разъединители РЛНД применяются для обеспечения видимого разрыва цепи при проведении ремонтных работ, а также для заземления отключённых участков сети через специальные заземляющие ножи. Они широко используются в распределительных устройствах (РУ) и комплектных трансформаторных подстанциях (КТП).

Разъединитель РЛНД состоит из следующих основных элементов: основание — металлическая конструкция, обеспечивающая жёсткость и устойчивость устройства; опорные изоляторы — выполнены из фарфора или полимерных материалов, обеспечивают изоляцию токоведущих частей от земли и других элементов конструкции; подвижные и неподвижные контакты — обеспечивают коммутацию цепи; заземляющие ножи — предназначены для заземления отключённых участков цепи.

Разъединитель РЛНД работает по принципу механического размыкания или замыкания электрической цепи. При отключении подвижные контакты отходят от неподвижных, создавая видимый воздушный зазор, который гарантирует безопасность при обслуживании оборудования. Заземляющие ножи могут быть включены для соединения цепи с землёй, что исключает возможность появления опасного напряжения на отключённом участке.

Разъединители РЛНД используются в открытых распределительных устройствах (ОРУ) и закрытых распределительных устройствах (ЗРУ) для коммутации участков электросети. Они подходят для работы в сетях с изолированной или заземлённой нейтралью. Основные области применения: электроподстанции, линии электропередач, распределительные пункты.

Номинальное напряжение разъединителя составляет 6 или 10 кВ, номинальный ток — до 400–630 А (в зависимости от модификации). Ток термической стойкости достигает 12,5–20 кА, ток электродинамической стойкости — до 31,5–50 кА. Климатическое исполнение — У1, УХЛ1 (для умеренного и холодного климата). Условия эксплуатации: температура окружающей среды от –45 °C до +40 °C, высота над уровнем моря — не более 1000 м.

Преимуществами разъединителей РЛНД являются простота конструкции и надёжность в работе, возможность визуального контроля состояния контактов, наличие заземляющих ножей для повышения безопасности, устойчивость к воздействию внешних факторов (пыль, влага, перепады температур).

Разъединители РЛНД устанавливаются на открытых площадках или внутри помещений. Для управления используется ручной привод или дистанционный механизм. При эксплуатации необходимо соблюдать требования безопасности: отключение разъединителя допускается только при отсутствии нагрузки; перед началом ремонтных работ следует убедиться, что заземляющие ножи включены; периодически проверять состояние контактов и изоляторов для предотвращения аварийных ситуаций.

Разъединители РЛНД являются важным элементом высоковольтных сетей, обеспечивающим безопасность и надёжность работы электрооборудования.
